Volvo S60/V60/S70/V70/XC70 12tű/12tű zöld-szürke csatlakozós járművekhez
kormánytávkapcsoló adapter 42a-1353-000 Ezzel a termékkel a gyári rádió
lecserélésekor az új beszerelt autórádióra is megtarthatja az eredeti kormány
távirányító funkcióit. A jármű felszereltségétől, valamint az utólag beépített
autórádió funkcióinak és szoftvereinek körétől függően az egyes működési

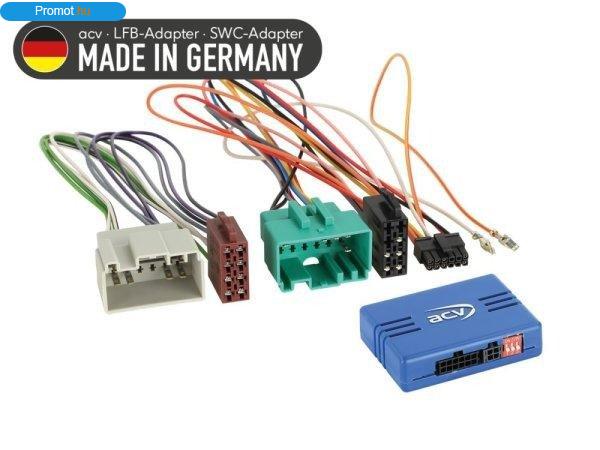

funkciók kimaradhatnak, vagy más funkciókkal helyettesíthetők. Hasonlítsa össze
a képen látható kábelköteg-csatlakozókat az autójában lévő csatlakozókkal, és
győződjön meg arról, hogy optikailag és műszakilag illeszkednek. Ellenőrizze,
hogy a gyári rádióval működik-e a kormány vezérlés. A végső összeszerelés előtt
ellenőrizze a jármű működését, a jármű beállításait és az kormánytávkapcsoló
működését is. Segítségért forduljon ügyfélszolgálatunkhoz 06 82 424-954 CAN busz
Csatlakozás: 12 tűs / 12 tűs zöld / szürke Volvo csatlakozó > Cikk: 42cx33
Ellenőrizze a DIP kapcsoló helyzetét az utólag beszerelhető eszközhöz PDC-vel(
parkolóradarral) rendelkező járművek: kormánytávkapcsoló CAN busz hangszóró
42a/42cx PDC > Cikk: 42cxpdc Alkalmas a következő járművekhez: Volvo S60/V60
I ?(R) 2000.09. - 2004.06. Volvo S60/V60 I ?(R) 2004.06. - 2009.06. Volvo
S70/V70/XC70 II (S) 2000.05. - 2004.06. Volvo S70/V70/XC70 II (S)
2004.07.-2008.01. Előfordulhat, hogy az újraimportált vagy eltérő szoftverrel
rendelkező járművek funkcionálisan nem kompatibilisek. rózsaszín: +12V
gyújtáskapocs 15 1,5A max. narancssárga: +12V világítás kapocs 58 0.1A max.
fehér: +12V fordított jel 1,5A max. sárga/zöld sárga/piros: sebességjelző
Általános telepítési utasítások: 1: Ellenőrizze az gyári fejegység összes
működési és járműbeállítási funkcióját. 2: Csatlakoztassa le az gyári
fejegységet áramtalanítás után. 3: Ellenőrizze az összes interfész csatlakozás
helyességét áramtalanított állapotban. Csatlakozás és csatlakozási sorrend: 1:
Ellenőrizze az interfész beállításait és hardverkonfigurációját áramtalanított
állapotban. 2: Ellenőrizze a rádiócsatlakozó kábel áramtalanított állapotú
konfigurációját. 3: Csatlakoztassa a rádiócsatlakozó kábelt az utólagos
fejegység kezelési útmutatója szerint. 4: Csatlakoztassa az összes többi
csatlakozást az utólagos fejeygség kezelési útmutatója szerint. 5:
Csatlakoztassa a teljes berendezést a járműhöz úgy, hogy a főcsatlakozás
utoljára történik. (legvégén csatlakoztatni az autóhoz) 6: Az interfész
szoftveres konfigurálása a cikk szövegében és a kézikönyvben található
utasítások szerint. 7: Konfigurálja az utólagos felszerelést az utólagos
felszerelés kormánykerék távirányító/kamera/FSE/antenna fantomtáp és egyebek
használati utasítása szerint. 8: A kormánytávkapcsoló és a jármű működési
tesztje Változtatások az interfész és a rádiócsatlakozó kábel konfigurációjában:
1: áramtalanított állapotú konfiguráció módosítása 2: Újracsatlakozás lásd fent
5-8 Az interfész vagy a jármű meghibásodása esetén: 1: Telepítse újra az gyári
fejegységet 2: Működtesse a gyári fejegységet 3: Állítsa be a CAN-busz
leállítását 4: Ellenőrizze az interfész hardverkonfigurációját 5:
Újracsatlakozás a CAN-busz leállása után, lásd a fenti 5. és 6. pontot A
tájékoztató szövegben vagy a kézikönyvben megadott további csatlakozások,
csatlakozásmódosítások, alternatív csatlakozások, laza kábelek csatlakozásai
vagy meglazult kábelek csatlakozóhosszabbításai csak tájékozódási célokat
szolgálnak, és a képzett szakszerelő tájékoztatását szolgálják. További
csatlakozások, a kábelköteg kábelkonfigurációjának módosítása vagy alternatív
csatlakozások vagy csatlakozási bővítmények használata: 1: A csatlakoztatást és
a változtatásokat kizárólag képzett szakember végezheti el. 2: A csatlakozásokat
és a módosításokat a csatlakoztatás előtt ellenőrizni kell a gyártói
jóváhagyások vagy a gyártói garanciális feltételek tekintetében, amelyeket a
módosítások érinthetnek. 3: A csatlakozások és módosítások működését és
helyességét ellenőrizni kell úgy, hogy a csatlakoztatás előtt megmérik és
összehasonlítják a jármű kábelkiosztási diagramjával. 4: A csatlakoztatásokat és
módosításokat a felhasználó saját felelősségére végzi, a működés garanciája
nélkül. 5: A csatlakozásokat és módosításokat a felhasználó saját felelősségére
végzi, a ?járműhöz, az utólagos felszereléshez vagy az interfészhez. 6: Az előre
összeszerelt kábelköteg módosítása érvénytelenítheti a termék garanciáját.
