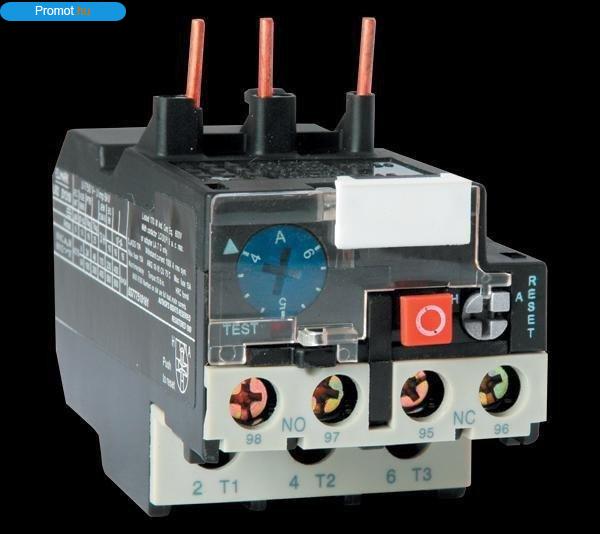

Hőrelék A D9A-D25A-ig tipusú mágneskapcsolókhoz. Beállítható kioldási tartomány
(A): 5,5-8 A Az LT 2 - K / Exx sorozatú hőrelé feladata az indukciós motorok
védelme túlterhelés vagy túlmelegedés ellen. LT 1 K/ D?? szériájú kontaktorokra
kerülnek felszerelésre és NC érintkezőkön keresztül csatlakoznak a motor
szabályozását biztosító áramkörhöz. A hőrelé működése a benne lévő bimetall
lemez meghajlásán alapul, amely az áram áthaladása következtében történik.
Amikor üzemzavar következtében a fogyasztó irányába haladó áram megnő a termikus
áram erőssége is emelkedik, ami a bimetall lemez további elhajlásához vezet. Ha
az áramerősség meghaladja a meghatározott határértéket a bimetall lemez
működésbe hozza a kikapcsolási mechanizmust és megszakítja a működtető áramkört.
A megfelelően választott védelem azáltal, hogy felfüggeszti a motor működését
szélsőséges hőmérséklet esetén maximálisra növeli a szünetmentes működés
időtartamát és hatékonyságát, meghosszabbítja a gép élettartamát. Rendeltetés:
váltóáramú fogyasztók kikapcsolása túláram esetén áramfogyasztók szabályozására
szolgáló rendszerek létrehozása alkalmazható védő-vezérlő komponensként
aszinkron villanymotorok szabályozására szolgáló szekrényekben az
áramparaméterek magas fokú megbízhatóságának biztosítása Műszaki jellemzők:
*Névleges feszültség: max. 690V ??; 50/60 Hz *Névleges üzemi áram tartománya:
max. ?? 690V *Szigetelési feszültség: 690V *Lökőfeszültség-állóság: ?6 000V *
Bekötő kapocs: csavaros * Bekötés: - a fogyasztó csatlakozására szolgáló
hajlékony vagy merev vezeték kábelsaruval vagy anélkül - a relé csatlakozóvégein
keresztül csatlakozik a kontaktorhoz - a fogyasztó csatlakozására szolgáló
csatlakozóvégek állíthatók/alakíthatók a kontaktor típusának megfelelően *
Villamos élettartam (ciklusszám): ?1000000 * Mechanikai élettartam (ciklusszám):
?10000000 * Kijelzés a védelem működésbe lépése esetén * Lehetőség van a
védelem-helyreállítási mód választására (a kék nyomógomb segítségével) *
Beállítható a védelem működésbe lépési tartománya * Magasabb frekvencia mellett
is alkalmazható * Felszerelés módja: - felszerelve a kontaktorra: csatlakozik a
kontaktor kapcsaihoz, illetve burkolatához rögzítő csapszeg segítségével -
felszerelési pozíció ? függőleges, max. ą 5ş dőléssel * Műanyag: UV sugárzásnak
ellenálló, éghetetlen (önkioltó anyag) * Környezeti hőmérséklet: -10 C + 60 C
*Tengerszint feletti magasság: max. 2000m MEGJEGYZÉS: A fogyasztó rövidzárlat
elleni védelme érdekében a kontaktor ? hőrelé kombináció elé megfelelően
méretezett megszakítót vagy biztosítékot kell beépíteni.
