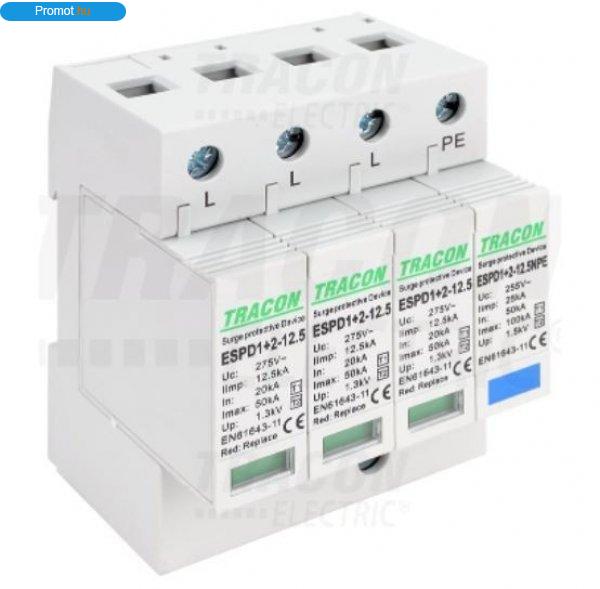

Gyártói típuskód: SPD-C40/4p A katódos levezető meghatározott körülmények
hatására nyitó félvezető elektronikus szelepből (varisztor) áll. Alaphelyzetben
végtelen ellenállásként működik, a védett vezetékek és földelő sín között.
Légköri jelenség miatt vagy a rendszerben keletkezett üzemzavar következtében
fellépő feszültségemelkedés esetén a szelepelem nyit és levezeti a
túlfeszültséget a földelő sínbe. A normál feszültség helyreállítása után a
szelepelem zár. A katódos levezető nagy, rövid ideig tartó túlfeszültséget képes
elviselni. Rendeltetés: - terhelés alatt álló áramkörök védelme túlfeszültség
ellen - külön fogyasztó / áramkör, illetve egész áramelosztó szekrény védelme -
magas fokon garantálja az áram jellemzők megbízhatóságát - vezérlés módja:
automata kikapcsolás kimeneti hiba esetén, a veszély megszűnése után ismét
alaphelyzetbe áll Műszaki jellemzők * Névleges üzemi feszültség: Uc :- a katód
levezető működésbe lépési feszültsége: 275/440V ; 50 Hz * Lökőfeszültség Up: a
katód levezető kapcsain keletkező feszültség a névleges kisülési áram
átfolyásakor- a mellékelt táblázatok szerint * Névleges kisülési áram In: azon
8/20?s szinuszgörbével rendelkező kisülési áram névleges értéke, amelyet
többszörösen lehet levezetni a földelő sínbe - a mellékelt táblázatok szerint *
Teljes kisülési áram Imax - azon 8/20?s szinuszgörbével rendelkező kisülési áram
maximális csúcsértéke, amelyet a levezető képes egy alkalommal levezetni - a
mellékelt táblázatok szerint * Állandó üzemi áram: max. 800?? 1?. 2p és 3?
esetén; max. 600?? 1?+N 3p+N esetén * ?Csere szükséges? jelzés Bekötés: -
megfelelő keresztmetszetű hajlékony vagy merev vezetékek Felszerelés módja: -
DIN sínre rögzítve - függőleges pozícióban kerül felszerelésre - felszerelés a
fő elosztó szekrény bemeneti oldalára közvetlenül a fogyasztó előtt, a mellékelt
vázlatok szerint * A megszakítók műanyag alkatrészei: UV sugárzásnak ellenálló,
éghetetlen műanyag * Környezeti hőmérséklet: -10°÷45ş? * Tengerszint feletti
magasság: max. 2000 m A megfelelő katódos levezető kiválasztásánál a
túlfeszültség vagy légköri aktivitás (amely csökkenő sorrendben B, C, illetve D
fokú lehet) kockázatának mértékét kell alapul venni. A levezetők következő
típusai rendelhetők: SPD ? Bxxxx - nagyon magas kockázati kategóriába tartozó
berendezések védelmére alkalmazható. Többnyire a berendezések bemeneti oldalára
vagy fő elosztószekrénybe kerül fel-, illetve beszerelésre SPD ? Cxxxx - magas
vagy közepes kockázati kategóriába tartozó berendezések védelmére alkalmazható.
Felszerelhető a berendezések bemeneti oldalára vagy az áramfogyasztó előtt SPD ?
Dxxxx - alacsony kockázati kategóriába tartozó berendezések védelmére szolgáló
típus. Alkalmas a fogyasztó másodlagos védelmére, SPD - Bxxxx/SPD ? Dxxxx
típusokkal kombinálva. Villám-áramlökés: 40 kA Levezető-mérőfeszültség AC 275 V
Névleges feszültség AC 230 V Védelmi szint: 1,3 kV Méret: 4 modul Jelzés az
eszközön: optikai
