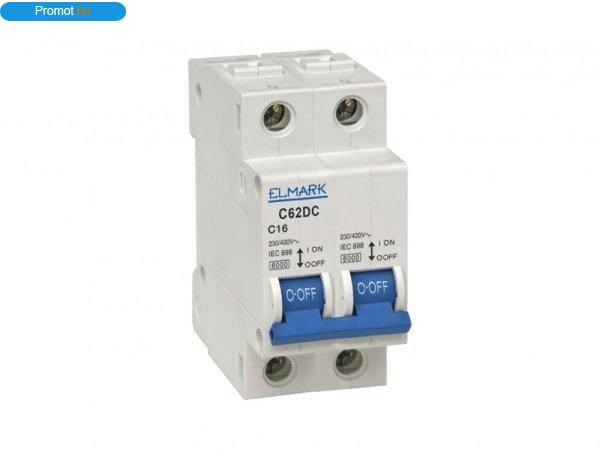

Névleges áram: 20A Pólusok száma: 2 Kioldási jelleggörbék:C Az
automatamegszakító önműködő elektromos készülék, mely rendeltetése az áramkör
ki- és bekapcsolása, rövidzárlat, illetve túláram elleni védelme. Alkalmazható
áramkörök átkapcsolására, irányítására. Csoportosíthatók a következő műszaki
jellemzők szerint: * Üzemi feszültség: 230, 400V * Pólusok száma: 1, 2, 3, 4 *
Kioldási jelleggörbe: - B görbe- a túláram megszakítása 3 és 5 In között
történik. Alkalmazható kis erősségű rövidzárlati áram esetén (hosszú vezeték
vonalak, generátorok) - C görbe - a túláram megszakítása 5 és 10 In között
történik. Alkalmazható betáp kábelek és szabványos fogyasztók védelmére - D
görbe - a túláram megszakítása 10 és 20 In között történik. Alkalmazható erős
indítóárammal rendelkező ipari fogyasztók védelmére. * Beállítható
megszakító-képesség: 4.5; 6; 10 kA Alkalmazási terület: alkalmazható egyenáramú
ív oltására és áramkör megszakítására egyenáramú fogyasztó védelmének érdekében
a kimeneti áramkör védelme túlterhelés vagy rövidzárlat ellen váltakozó-,
illetve egyenáramú betáp áramkör esetében áramkörök közötti átkapcsolás,
áramkörök irányítása kiegészítő berendezésekkel kombinálva - a védett áramkör
távirányítása, átkapcsolása, megfigyelése ipari épületekben alkalmazható olyan
váltakozó árammal működő fogyasztók védelme, amelyeknél a rövidzárlati áram nem
haladja meg a 6000?-t Műszaki jellemzők * Névleges feszültség: AC/DC 240V *
Megszakító-képesség (ciklus O-CO) 60 898-1 szabvány szerint: 6000? * Üzemi
megszakító-képesség: Ics = 75% Icu * Szigetelési feszültség: ?2000V * Villamos
élettartam (ciklusszám):? 4000 * Mechanikai élettartam (ciklusszám):? 20000 *
Áramkorlátozási osztály: 3 * Védettségi fokozat: IP>20 * Kioldási
jelleggörbe: C - a túláram megszakítása 5 és 10 In között történik, betáp
kábelek és szabványos fogyasztók védelmére alkalmazható * Összekötő kapocs:
szorítóbetétes (kengyeles) csavaros kapocs, 1.5 hidegen húzott Q235-A lappal *
Műanyag ház - UV sugárzásnak ellenálló, nem éghető PA66 nejlon * A ház
szigetelési szilárdsága: >18MV/m * A külső felületek hőálló képessége nem
szokványos hőmérséklet vagy tűz esetén: 960°? / 3 mp. * Túláram megszakító,
amely a következő alkatrészekből áll: réztekercs ? összetétel: ötvözetlen T2
típusú vörösréz ellenállás: 0.6 - 180 M? ?ig hegesztési szilárdság: < 150 000
N/mm2 bimetall lap anyaga: az áramerősségtől függően 5J158 - TB180-ig vastagság:
0.6mm (40?-ig) és 0.8mm (63?-ig) vasmag anyaga: hidegen húzott fémhuzal
(1Gr18Ni9) vastagság: 1.15 - 2.24?m-ig húzószilárdság: 200 - 400N/mm2-ig mozgó
érintkező csúcs: ezüstgrafit CAg(5) mérete: 3x3x0.8 (40?-ig) és 4?4?0.8 (63?-ig)
rögzített érintkező anyaga: ötvözetlen ?2Y2 vörösréz érintkező csúcs anyaga:
ezüstgrafit CAg(5) egyenáramú ív oltására szolgáló ferromágneses lemez *
Bekötés: 1?63,2P63 fésűs soroló sín merev vezetékek: 25mm2-ig hajlékony
vezetékek: 16mm2-ig * A csavar meghúzási nyomatéka: 1.33Nm Felszerelés: *
függőleges * DIN sínre * alkalmazató erős áramingadozástól mentes lakó-és ipari
környezetben * környezeti hőmérséklet-tűrés: -5 - +40°?ą2°?-ig
