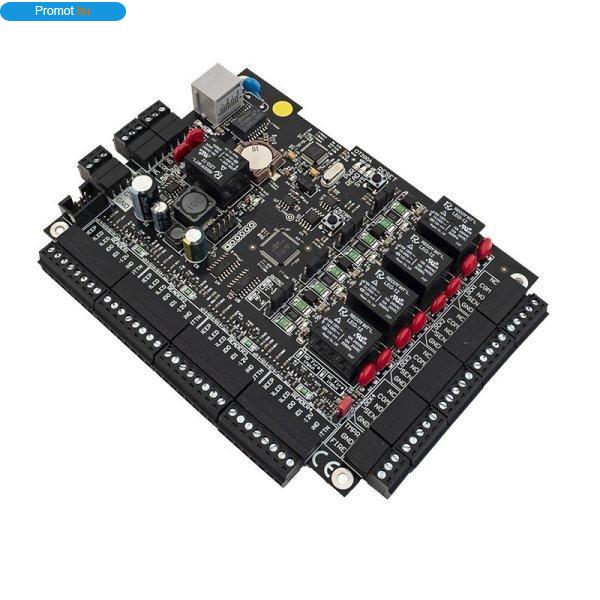

OTIC-D4 Otic ajtóvezérlő panel Négyajtós offline hálózati ajtóvezérlő központ
TIC-D4 - Négyajtós offline hálózati ajtóvezérlő központ - Otic Az ajtóvezérlő
panelek a nagy biztonságú, korszerű beléptető rendszerek központi elemei. Akár
már egy egyajtós rendszernél is rendkívül hasznosak lehetnek, de többajtós
rendszereknél még inkább kihasználható sokoldalú tudásuk. Egyik legalapvetőbb
előnyük a hagyományos önálló működésű olvasókkal szemben, hogy itt az adatok nem
az olvasókban, hanem a vezérlő memóriájában vannak tárolva, mely a belső védett
téren található, így illetéktelen behatolás az olvasó leszerelésével sem
lehetséges; a hálózati panelek azonban ezen felül számos egyéb előnnyel és
funkcióval is rendelkeznek. Ezek a panelek TCP/IP kapcsolattal közvetlenül egy
PC-hez, vagy switch-en keresztül hálózatra csatlakoztathatók, és egy letisztult,
de mégis széleskörű beállítási lehetőségekkel rendelkező, szoftver segítségével
konfigurálhatók, menedzselhetők, naplózhatók. Az önálló működésű olvasókkal
ellentétben, ez a termék csupán egy vezérlő panel, mely önmagában nem képes
kártyaolvasásra, kódbevitelre, vagy bármi más azonosítási formára, ami azt
jelenti, hogy egy minimális rendszerhez nem csak külön elektromos zár kell az
eszközhöz, hanem külön olvasó(k) beszerzése is szükséges. Ez a rendszer
tervezésekor belekalkulálandó az árba, azonban egyben azt is jelenti, hogy az
önálló működésű olvasók fix külsejével ellentétben itt az olvasók terén is jóval
nagyobb mozgástér garantált a dizájn tekintetében. Az Otic rendszer ezen belül a
hazai vonalat képviseli. Magyar fejlesztésű ajtóvezérlő panel és szoftver, mely
utóbbi nem igényel semmilyen licensz aktiválást, és teljesen ingyenes, ráadásul
magyar nyelven használható. Az OTIC-D4 az OTIC rendszer saját, négyajtós,
offline hálózati ajtóvezérlő vezérlő panelje, mely biometrikus adatokat nem
kezel. Ugyan az Otic rendszerben nincsenek egyajtós, vagy kétajtós panelek, az
elérhető 4 zárrelé, és 4 olvasóhely szabadon kombinálható kevesebb ajtószámú
kombinációkra, és például előre optimalizált forgóvillába, vagy gyorskapuba
történő telepítéshez. 2 segédbemenete és 1 segédkimenete további extra
funkciókat biztosít. Emellett a ZKTeco 2 ajtós offline vezérlőjénél is
gazdaságosabb megoldást biztosít. Az offline rendszer hátránya, hogy a panelek
nem kommunikálnak egymással, így ugyan elérhető irányhiba (Anti-Passback) és
zsilip vezérlés, ezek csak azonos panel ajtajai között működnek. Alap esetben a
panelek a szoftverrel is csak kérés esetén kommunikálnak, azonban a ZKTeco
rendszerével ellentétben, az Otic rendszer nem csak emlékeztet ennek a
kommunikációnak az indítására, hanem akár automatikusan is működtethető, mint az
online rendszerek esetében. Szemben az Otic rendszer nagyobb tudású testvérével,
a Predorral, itt a szoftver nem bővíthető ugyan különböző modulokkal, így nincs
olyan szintű testreszabhatóság, mint ott, és így nem része a rendszernek a
munkaidő nyilvántartás sem. Azonban, ha ez utóbbinál elegendő az egyszerű
érkezés-távozás alapú riportok készítése és exportálása, akkor az Otic még ezt a
feladatot is el tudja látni. A panel eredetileg képes az akkumulátor állapotának
ellenőrzésére, és az esetleges minőségromlás, vagy meghibásodás jelzésére,
azonban ehhez egy Fusion típusjelölésű tápvezérlő panel szükséges a tápdobozban.
Ezzel az alkatrésszel a gyártó jelenleg chiphiány miatt sajnos nem tud
szolgálni, pillanatnyilag nincs olyan tápdobozunk raktáron, amiben van ilyen
panel. Ennek eredményeképpen az akkumulátor ellenőrző funkció határozatlan ideig
nem elérhető. OTIC-D4 Otic ajtóvezérlő panel Tulajdonságok: Vezérlő típusa
hálózati vezérlőpanel RFID frekvencia olvasótól függ Vezérelhető ajtók száma 1
ajtó 1 irány, 1 ajtó két irány (segédolvasóval), 2 ajtó 1 irány, 2 ajtó 2 irány
(segédolvasóval), 2 ajtó 1 irány + 1 ajtó 2 irány, 4 ajtó 1 irány (Wiegand
olvasóval) Zár kimenet típusa relé NO / NC Zár kimenet terhelhetősége 1,1 A
(belső megtáplálás) 1 A (külső megtáplálás) Tanítási mód számítógép
kapcsolattal, hálózati kapcsolattal Kapacitás 130.000 esemény 40.000 kártya
2.000 felhasználó korlátlan kliens és ajtó Biztonsági mentési lehetőség PC
csatlakozás, Hálózati kapcsolat Kompatibilis szoftver / applikáció OTIC
Kommunikáció Wiegand, TCP/IP Wieagand interfész bemenet Wiegand bit hosszúság 26
/ 34 bit (programozó menüben kapcsolható) RS-485 interfész Nincs Olvasási
távolság olvasótól függ Eseménynapló kapacitás 130.000 esemény Nyitási mód(ok)
PIN kód, RFID kártya, RFID kártya és PIN kód együtt, RFID kártya vagy (ID és PIN
kód együtt), (RFID kártya vagy ID) és PIN kód együtt Nyitási időzítés 0,1 ~
9,999 másodperc Bemenetek Nyitógomb, Nyitásérzékelő, Segéd bemenet, Tűzjelzés,
Segédolvasó Kimenetek Zár kimenet, Segéd kimenet, Wiegand kimenet
Kódbillentyűzet? Nem Kódbillentyű háttérvilágítása Nincs PIN kód hossza 4-6
számjegy Vandálbiztos? Nem LED visszajelzés Igen Buzzer visszajelzés Nem
Felhasználói visszajelzés LED Irányhiba (Anti-passback) Van (Panelen belül)
Zsiliprendszer Van (Egyszerű) Átjáró mód Igen (KI/BE), Igen (előre programozott)
Többkártyás nyitás Nincs Vendégfelhasználó kezelés Nincs Tápfeszültség 12 V
Tápfeszültség típusa DC Áramfelvétel ?860 mA (nyugalmi) Teljesítmény ?10,32W
Éves fogyasztás (99,9% zárt állapot) ~90,5 kWh Éves költség ( 70 Ft / kWh )
~6335 Ft Szerelési mód tápdobozba Telepítési hely beltér Védelmi mutató nincs
besorolás Méret 77 × 119 × 26 mm Kiegészítők a csomagban dióda/diódák
(zárvezérlő relék száma alapján) Szabotázsvédelem külső (vezetékes) Környezeti
hőmérséklet ( °C ) -45 °C ~ +55 °C Páratartalom tűrés max. 95% (nem lecsapódó)
Garancia 12 hónap Tanúsítványok CE Gyártó OTIC
